产品推荐｜HWD‑75：ATX 工业主板，硬核算力底座

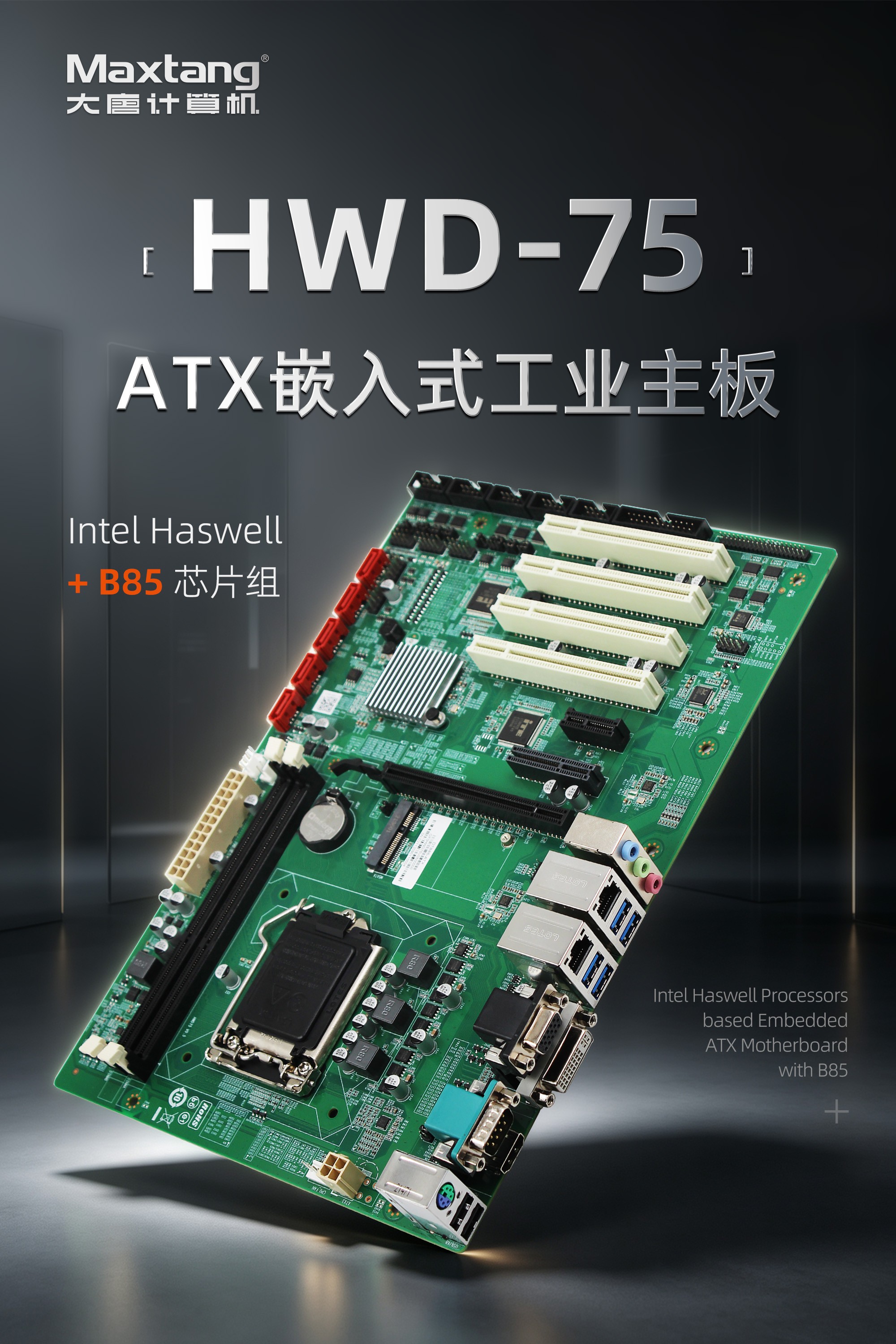

在工业自动化、设备控制、机器视觉、数据采集项目中，硬件不仅要看算力，接口丰富度、扩展能力、系统兼容性、宽温稳定性直接决定整套设备的落地效果。Maxtang带来HWD‑75，一款基于Intel Haswell+B85芯片组的标准 ATX 嵌入式工业主板，兼顾成熟平台、全量接口、强大扩展与高性价比，适配大量存量升级与新项目开发需求。

一、核心特点

1.成熟算力平台，生态兼容性拉满

HWD‑75 采用 Intel B85 芯片组，支持 Haswell 平台 i3 / i5 / 赛扬系列处理器，LGA1150 成熟架构，久经工业市场验证。

• 内存：2×UDIMM DDR3 插槽，最大 32GB 大内存，满足多任务并发处理；

• 显示输出：HDMI + VGA + DVI 三显示接口，支持多屏同时输出，适配监控大屏、人机交互操作台；

• 系统适配：完美支持 Windows7/8.1/10、Linux，兼顾老工业软件与开源开发环境，解决大量项目系统兼容痛点。

2.接口拉满，搞定复杂外设接入

• 双千兆网口（RTL8111H），双网隔离、链路冗余，适配 PLC、网关、网络采集场景 ；

• 最高 10 路 COM 串口：默认 6 路 RS232（COM1‑6），COM7‑10 可选；COM2/COM4 可跳线切换 RS485/RS422，对接传感器、控制器非常方便；

• USB 资源：4×USB3.2 Gen1 海岸线接口，外加 6 路 USB2.0（2 个海岸线 + 4 个插针），充足接口接扫码枪、相机、外设模块；

• 传统工业接口：LPT 打印口、PS/2 键鼠接口、8 路 GPIO、LPC 插针，老旧设备无缝对接；

• 音频：Line‑in、Line‑out、Mic‑in 完整音频接口，支持语音采集、广播输出。

3.超强扩展能力，硬件自由升级

标准 ATX 板型，尺寸 305×207mm，兼容市面通用 ATX 工业机箱，扩展插槽配置丰富：

1×PCIe16X + 1×PCIe2X +1×PCIe1X +4×PCI可直接加装独立显卡、图像采集卡、运动控制卡、网卡、数据采集卡，机器视觉、测控设备拓展无压力。

供电采用标准ATX_24PIN +4PIN供电，适配常规工控电源。

4.工业级设计，严苛环境稳定运行

区别消费级主板，能 7×24 小时不间断工作：

• 工作温度：‑20℃ ~ 60℃，存储温度‑40℃~80℃，适应车间、机柜等温差大的工况；

• 硬件看门狗 Watchdog、硬件监控：CPU / 系统温度、板载电压监测，死机自动复位，保障设备无人值守稳定运行。

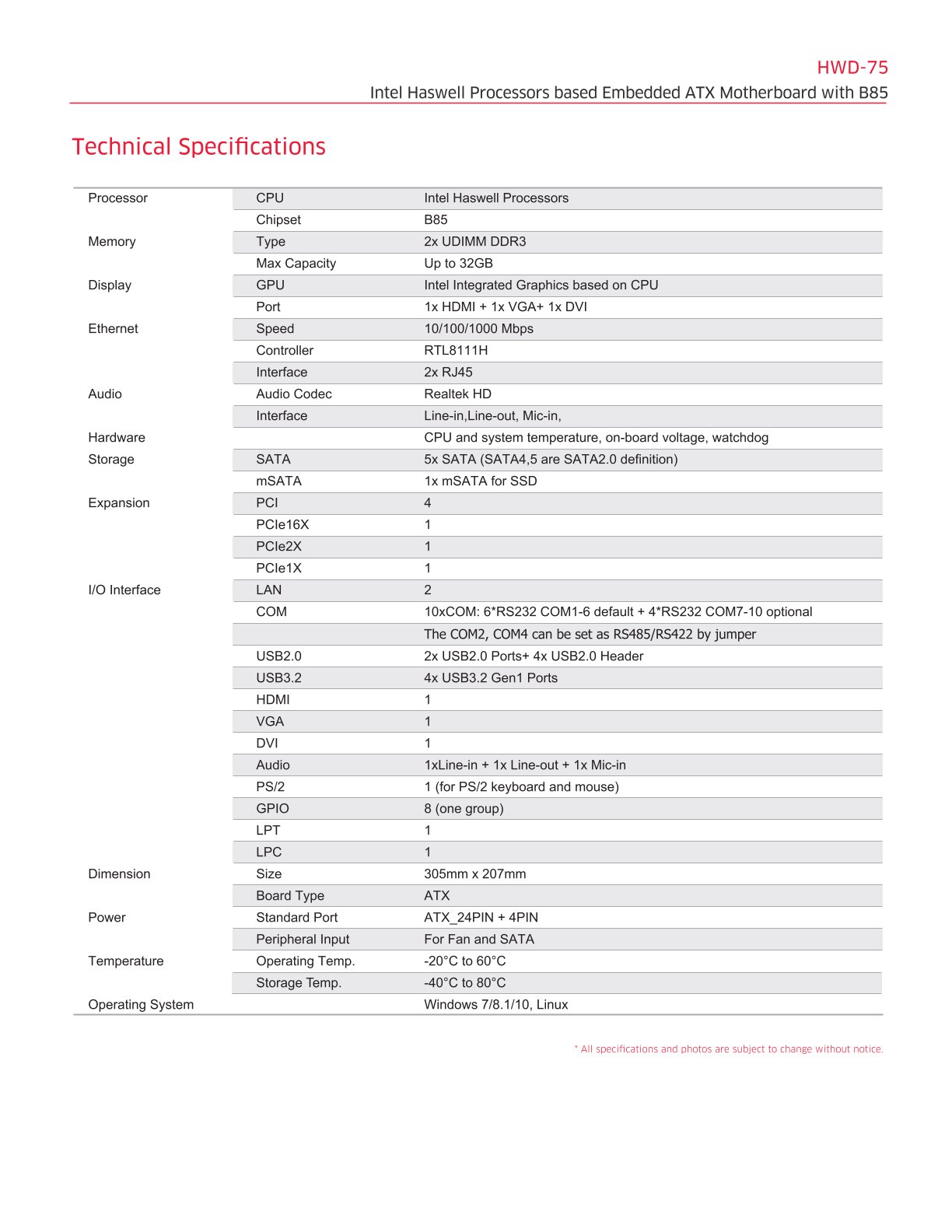

二、规格参数

•CPU: Intel Haswell Processors with B85

•Memory: 2x UDIMM DDR3 Up to 32GB

•Display: Integrated Graphics, Display via HDMI+VGA+DVI

•Ethernet: 10/100/1000 Mbps

•Storage: 1x mSATA, 5xSATA(SATA4,5 are SATA2.0 definition)

•Expansion: PCIe1X, PCIe2X, PCIe16X, PCI

•Power: ATX_24PIN + 4PIN

三、典型应用场景

• 工业自动化控制

• 机器视觉检测设备

• 智能安防监控主机

• 边缘网关

很多工业项目，成熟稳定、接口齐全、性价比高才是刚需。HWD‑75 依托 B85 Haswell 成熟生态，完整保留传统工业接口，兼顾扩展能力与宽温可靠性，是设备开发、老项目改造的优选硬件方案。

需要产品手册、技术咨询、定制方案，欢迎后台留言交流！
