产品推荐｜HWD‑70：Micro‑ATX工业主板，释放硬核工业算力

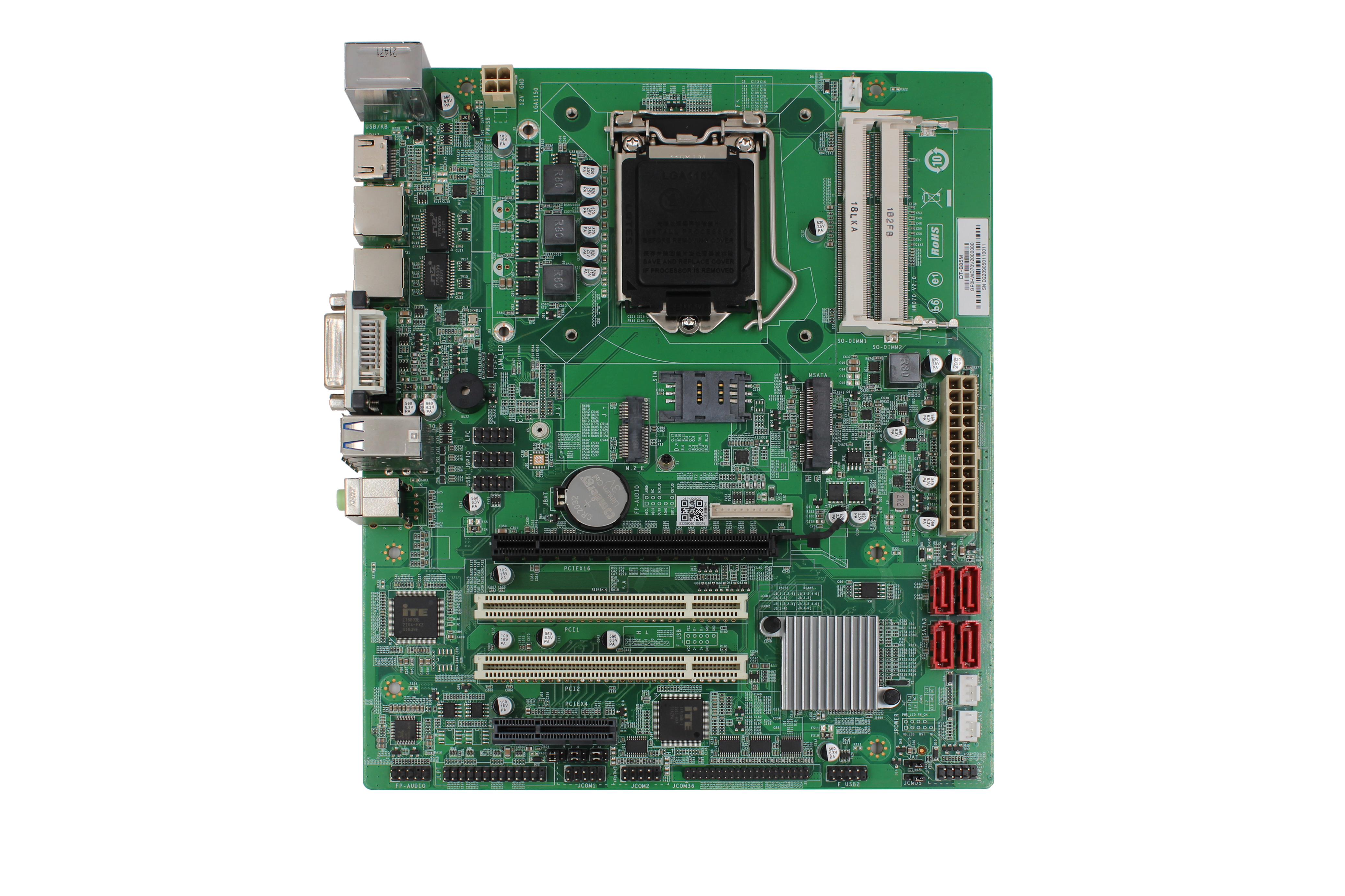

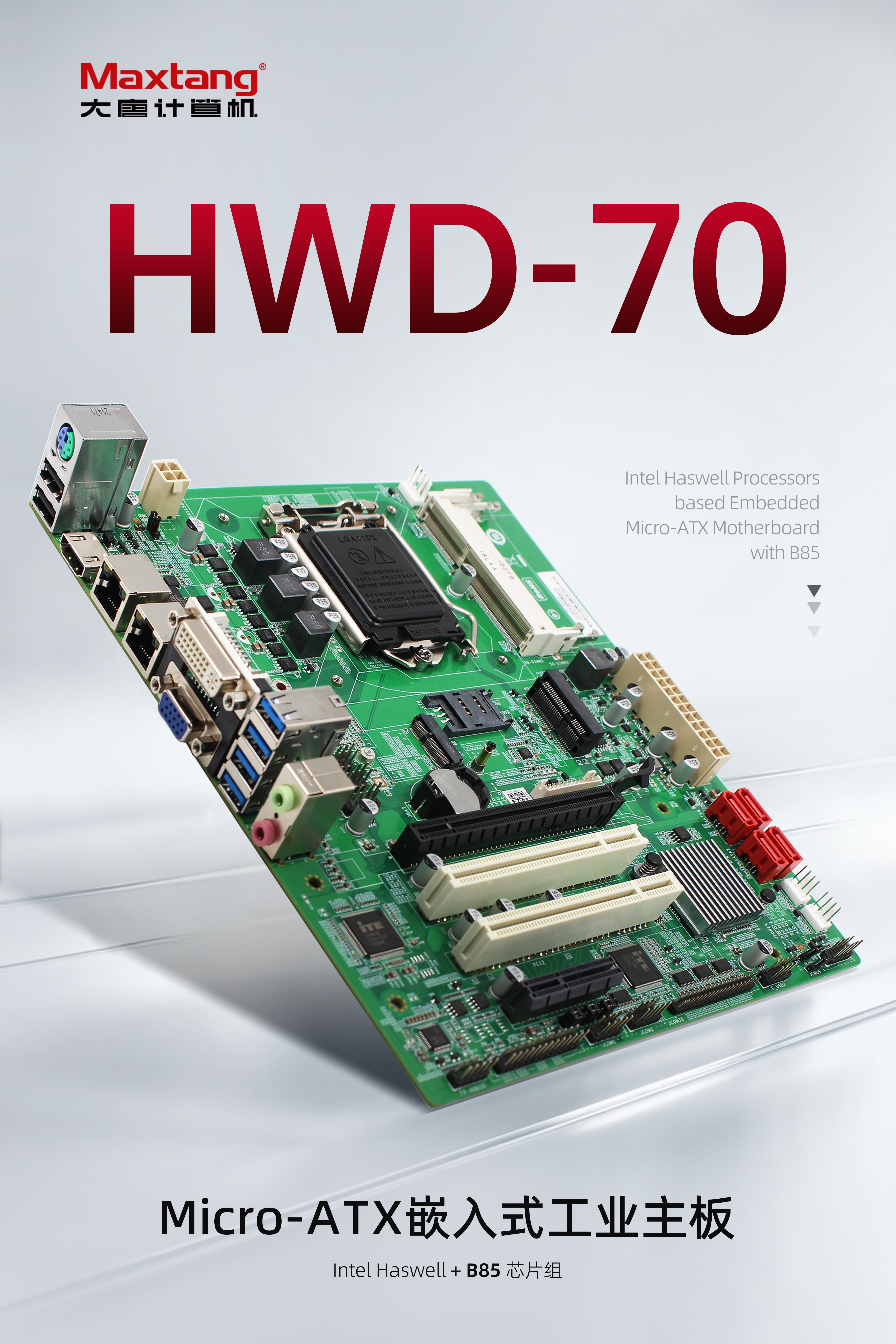

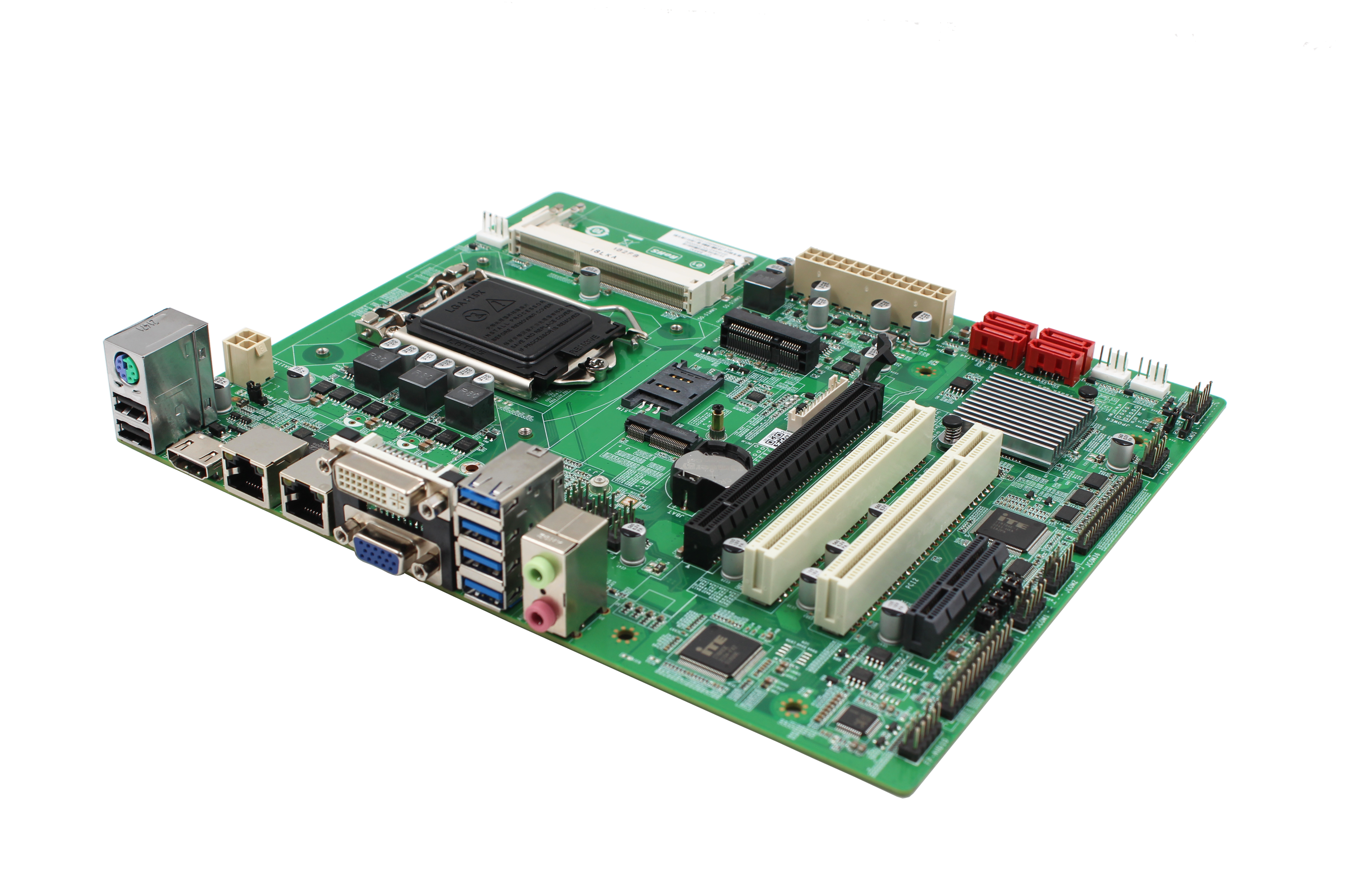

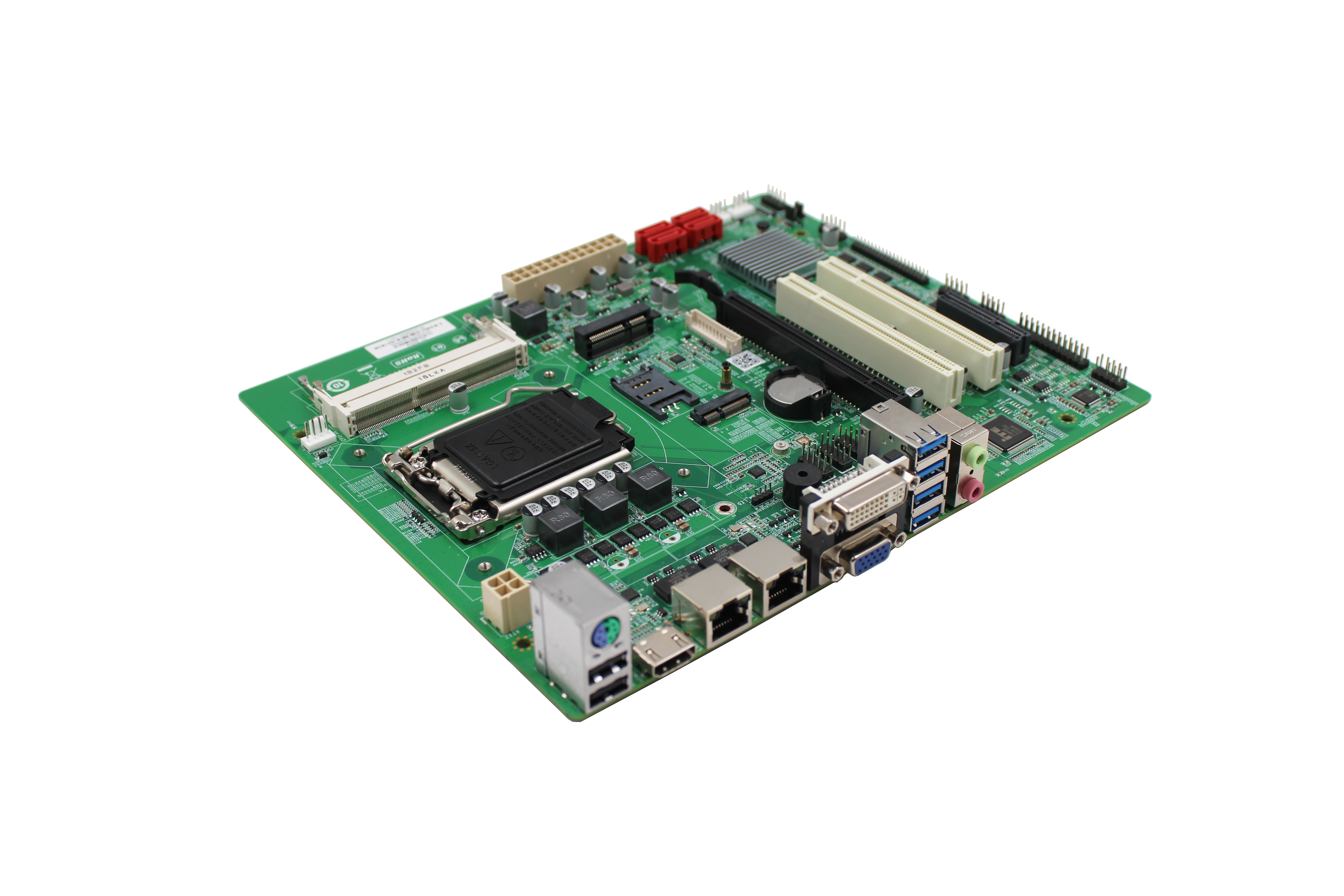

当机箱空间有限，但又需要保留传统工业接口、PCI/PCIe 扩展能力、宽温稳定运行，Micro‑ATX 规格 HWD‑70就是高性价比优选。Maxtang HWD‑70 基于 Intel Haswell LGA1150+B85 芯片组，244×200mm 紧凑板型，兼顾性能、扩展与空间，非常适合空间受限的工业设备改造与新项目开发。

一、核心特点

1.软硬件生态兼容无忧

沿用久经市场验证 LGA1150 Haswell 架构，可搭载 i3 / i5 / 赛扬处理器，适配老工业软件。

✅ 内存：SO‑DIMM DDR3，最大支持16GB，支持双通道，满足多任务处理需求；

✅ 多屏显示：HDMI + DVI-D + VGA + 板载插针式 VGA，三通路输出，支持多屏同步显示，适配操作台、人机界面、数字看板；

✅系统兼容：Windows7/8.1/10、Linux，完美兼容大量存量工业软件，解决老系统升级难题。

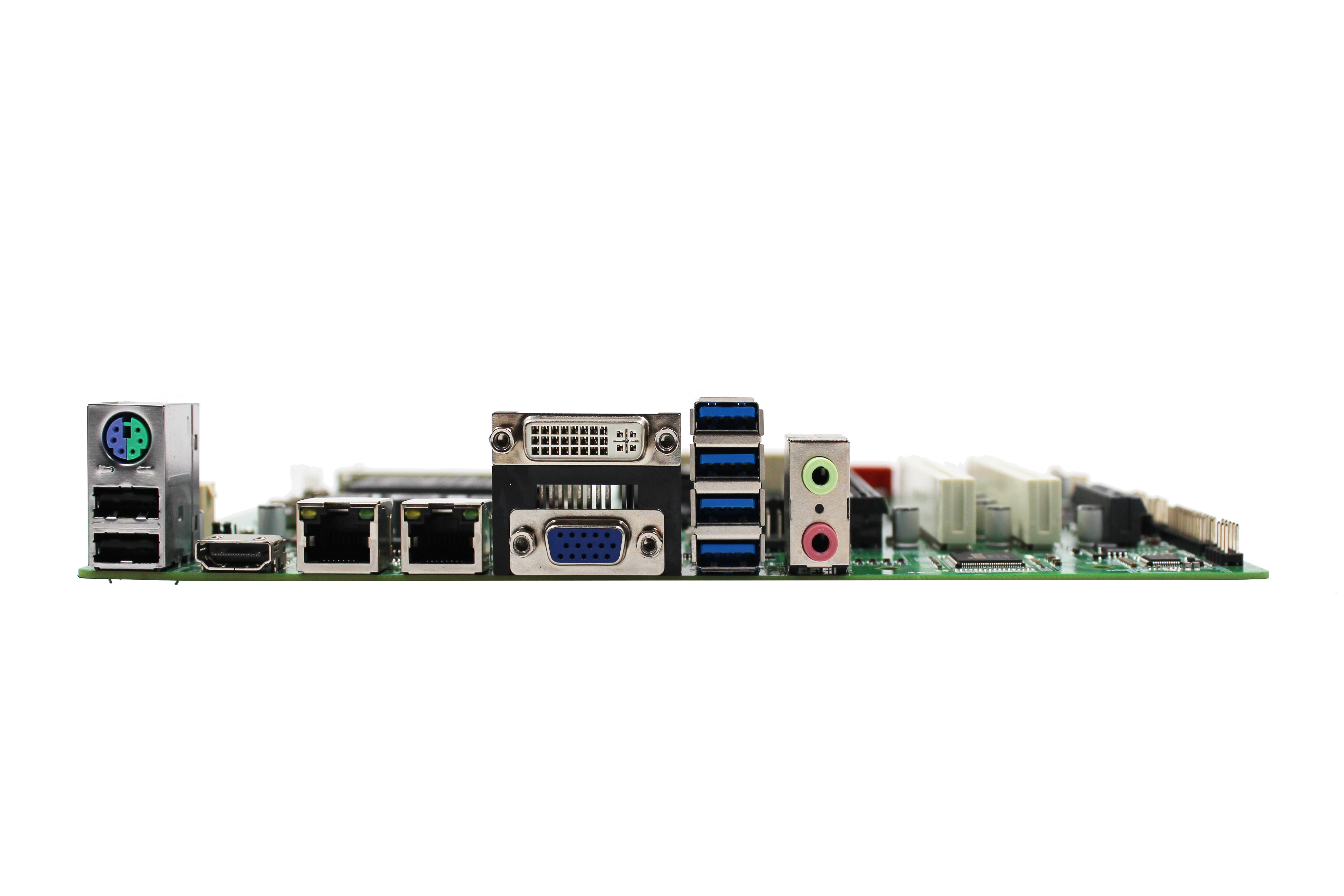

2.全套工业接口

工业接口不缩水，覆盖工控设备绝大多数外设需求：

✅ 双千兆网口（RTL8111H），双网冗余、网络隔离，对接 PLC、网关、数据采集设备更稳定；

✅ 6 路 COM 串口，COM1、COM2 支持跳线切换 RS485，硬件修改可支持RS422模式，对接传感器、仪表、串口控制器；

✅ USB 资源：4路USB3.2 Gen1 海岸线接口，6 路 USB2.0（2 个海岸线 + 4 个板载插针），相机、扫码枪、外设模块轻松接入；

✅ 传统工控接口：LPT 打印口、PS/2 键鼠、GPIO、LPC 插针，老旧设备直接兼容；

✅ 扩展插槽：1×PCIe16X + 1×PCIe4X + 2×PCI；可搭载独立显卡、图像采集卡、运动控制卡、数据采集卡，兼顾老式 PCI 板卡与新一代 PCIe 高速外设；

✅ 音频：Line‑out、Mic‑in 音频接口与音频插针，支持语音采集、设备告警音频输出。

3.多元存储方案，兼顾速度与容量

✅ 4 路 SATA：3×SATA3.0 +1×SATA2.0，可挂载多块硬盘做本地数据存储；

✅ 1 路 mSATA 插槽，可接 SSD 固态硬盘，也支持选配 4G 通信模块；

✅ M.2 E‑Key 2230 插槽，可加装 Wi‑Fi 模块，实现无线联网，适配物联网设备需求。

4.宽温工业级设计，7×24 小时无人值守

✅ 工作温度‑20℃~60℃，存储温度‑40℃~80℃，高低温车间、机柜内部均可稳定运行；

✅ 硬件看门狗 Watchdog、硬件监控：CPU / 系统温度、板载电压实时监测，死机自动复位，保障设备无人值守不间断运行；

✅ AMI UEFI BIOS，适配工业设备调试与自动化部署。

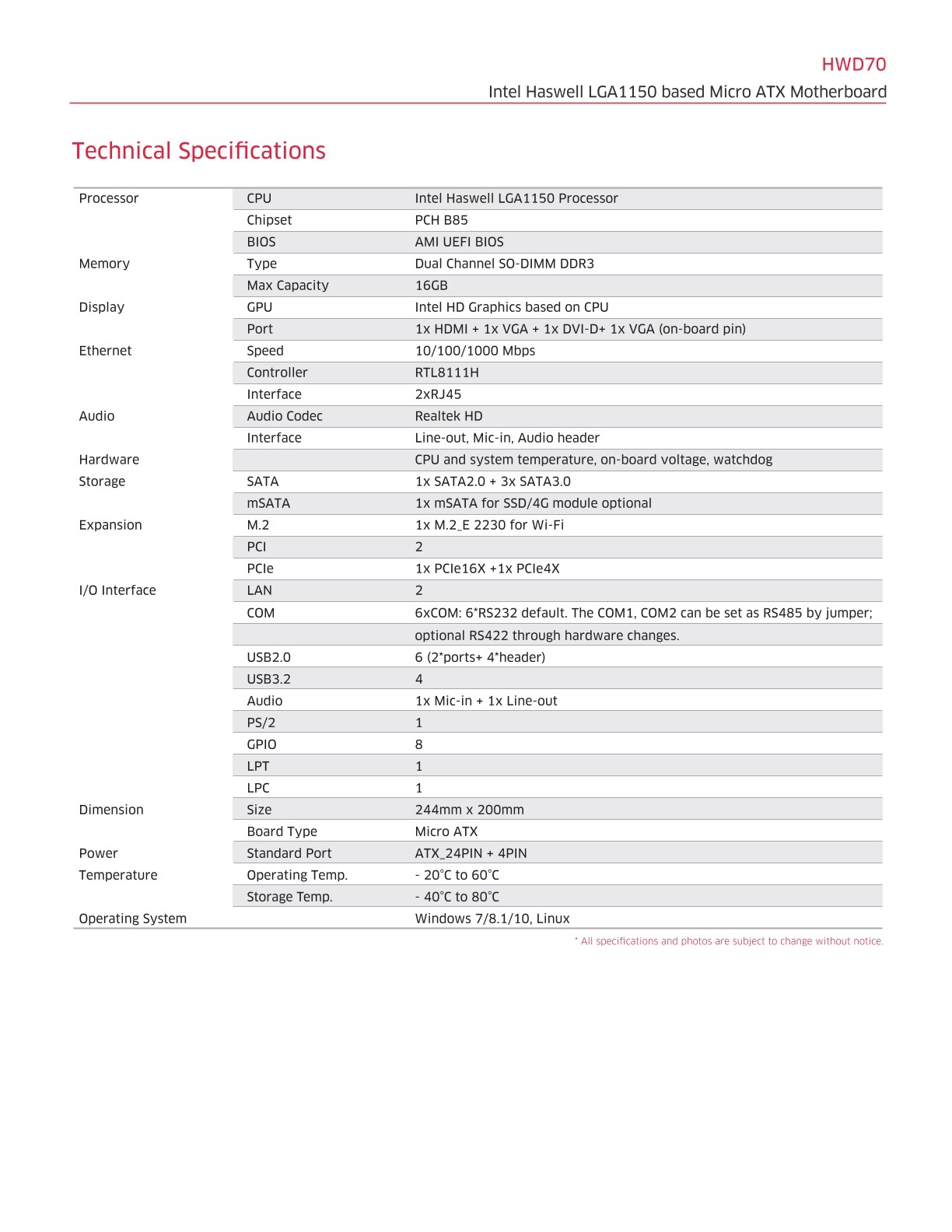

二、规格参数

• CPU: Intel Haswell CPU + PCH B85

• Memory: Dual Channel SO-DIMM DDR3 up to 16 GB

• Display: Display via 1xHDMI1.4 + 1xDVI-D + 2xVGA (1*onboard pins)

• Ethernet: 10/100/1000 Mbps

• Storage: SATA3.0, SATA2.0, mSATA

• Expansion: M.2, PCIe4X, PCIe16X, PCI

• Power: ATX_24PIN + 4PIN

三、应用场景

• 工业自动化主机

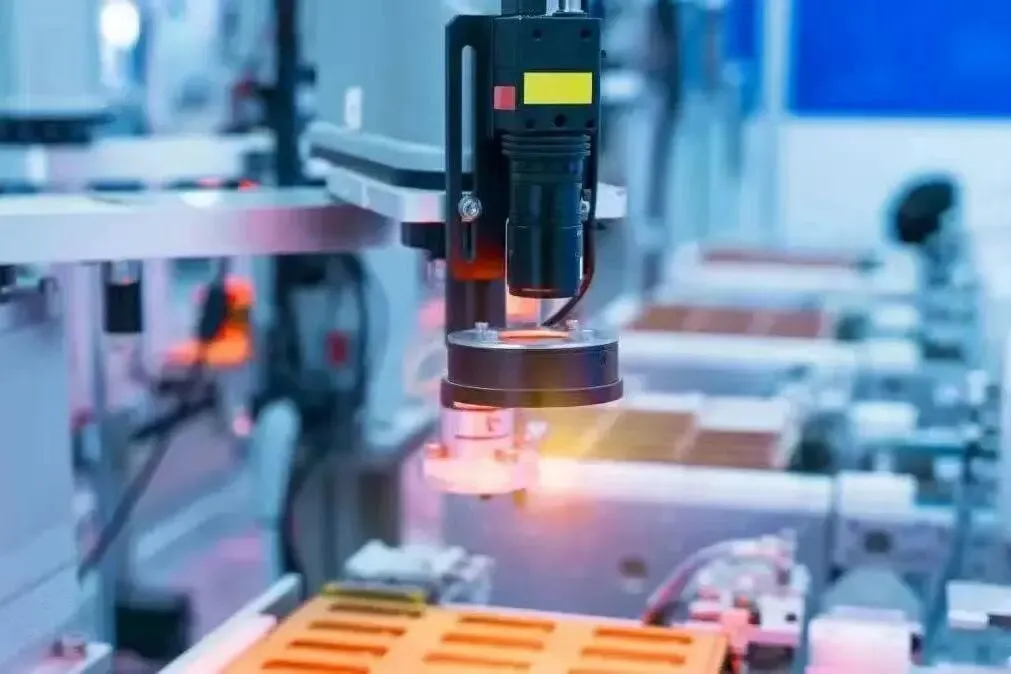

• 中小型机器视觉检测设备

• 数字标牌、人机交互操作台

• 物联网边缘网关

很多项目机箱放不下标准 ATX 大板，但又不能舍弃 PCI 扩展、多串口等工业能力。HWD‑70 在 Micro‑ATX 紧凑尺寸下平衡性能、接口、扩展能力，依托成熟 Haswell B85 平台，是空间受限项目高性价比的可靠选择。

支持定制化选项，4G 模块、网口控制器均可按需调整。需要产品手册、技术咨询、定制方案，欢迎后台留言交流！
